型號: 2.8寸IPS 圓形TFT液晶屏incell電容觸摸540x540 dots RGB接口 TFT-H028A28ZUIAX4G40

類型：TFT顯示屏

顯示像素：540x540

外形尺寸 ：110x110x4.67

VA尺寸：2.8

AA尺寸 ：2.8

有效尺寸mm：70.15x70.15

應用：工業控制系統、便攜式電子設備

視角：IPS全視角

背光/亮度：450cd/m2

引腳：FPC-40PIN

接口方式：RGB

特殊說明：防靜電ESD 8KV

工作溫度：-20~70℃

供電電壓：3.3 V

驅動芯片：AXS15260D
PDF下載
- TFT-H028A28ZUIAX4G40

產品敘述

產品型號：TFT-H028A28ZUIAX4N40

產品描述

TFT-H028A28ZUIAX4N40是一款2.8英寸圓形IPS TFT液晶顯示模組，采用540×540像素的高清分辨率，顯示效果清晰細膩。其NTSC 65%色域提供良好的色彩表現，適用于對顯示品質有一定要求的嵌入式設備、工業儀表、智能穿戴設備等場景。

該模組采用常黑模式（Normally Black），支持24位RGB接口，刷新率為60Hz，數據傳輸穩定。工作電壓為3.0V±0.3V，功耗較低，適用于便攜式設備。

模組內置觸控功能（In-Cell CTP），型號為AXS15260D，支持I2C通信（TP-SCL/TP-SDA），并具備中斷與復位引腳。

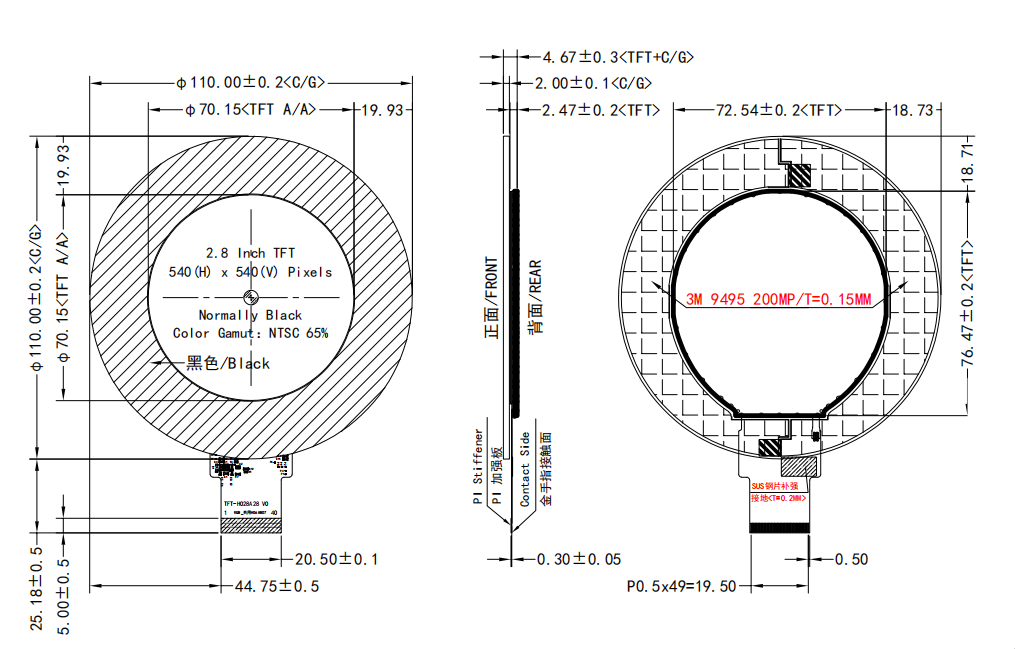

在結構方面，模組采用圓形設計，外徑約76.47mm，顯示區域直徑70.15mm，背面配有PI加強板與SUS鋼片補強，提升整體剛性。引腳為40Pin 0.5mm間距，適用于高密度連接設計。

產品規格總表

項目	規格說明
屏幕尺寸	2.8英寸（圓形）
分辨率	540 × 540 像素
顯示類型	IPS TFT，常黑模式（Normally Black）
色域	NTSC 65%
接口類型	24-bit RGB 接口（60Hz）
引腳數量	40 Pin，間距 0.5mm
工作電壓	3.0V ± 0.3V
亮度	450 ± 100 cd/m2（恒流測試）
工作溫度	-30℃ ~ +80℃
儲存溫度	-20℃ ~ +70℃
背光條件	Vf=3.2±0.3V，If=100mA
觸摸屏	支持觸控（In-Cell CTP，型號AXS15260D）
外形尺寸	φ76.47±0.2mm（整體），有效顯示區φ70.15mm
機械結構	含PI加強板與SUS鋼片補強，厚度約1.20mm
建議使用	建議避免長時間顯示靜態圖像，可使用黑色或動態圖像作為屏保

?? PIN 定義詳細表格（40 Pin，0.5mm間距）

Pin 編號	信號名稱	類型	說明
1	LEDK	電源	背光陰極
2	LEDA	電源	背光陽極
3	GND	地	電源地
4	DR0	數據	RGB紅色數據位0
5	DR1	數據	RGB紅色數據位1
6	DR2	數據	RGB紅色數據位2
7	DR3	數據	RGB紅色數據位3
8	DR4	數據	RGB紅色數據位4
9	DR5	數據	RGB紅色數據位5
10	DR6	數據	RGB紅色數據位6
11	DR7	數據	RGB紅色數據位7
12	DG0	數據	RGB綠色數據位0
13	DG1	數據	RGB綠色數據位1
14	DG2	數據	RGB綠色數據位2
15	DG3	數據	RGB綠色數據位3
16	DG4	數據	RGB綠色數據位4
17	DG5	數據	RGB綠色數據位5
18	DG6	數據	RGB綠色數據位6
19	DG7	數據	RGB綠色數據位7
20	DB0	數據	RGB藍色數據位0
21	DB1	數據	RGB藍色數據位1
22	DB2	數據	RGB藍色數據位2
23	DB3	數據	RGB藍色數據位3
24	DB4	數據	RGB藍色數據位4
25	DB5	數據	RGB藍色數據位5
26	DB6	數據	RGB藍色數據位6
27	DB7	數據	RGB藍色數據位7
28	GND	地	電源地
29	PCLK	時鐘	像素時鐘
30	HSD	同步	行同步信號
31	VSD	同步	場同步信號
32	DEN	控制	數據使能
33	TP-INT	控制	觸摸屏中斷
34	TP-RTN	電源	觸摸屏電源返回
35	GND	地	電源地
36	TP-SCL	通信	觸摸屏I2C時鐘
37	TP-SDA	通信	觸摸屏I2C數據
38	TFT-RES	控制	TFT復位信號
39	NC	未連接	預留引腳
40	VCI	電源	邏輯電源（3.0V）
